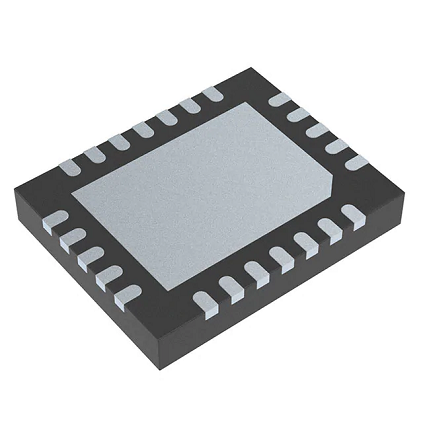

電力線載波的線驅動器芯片

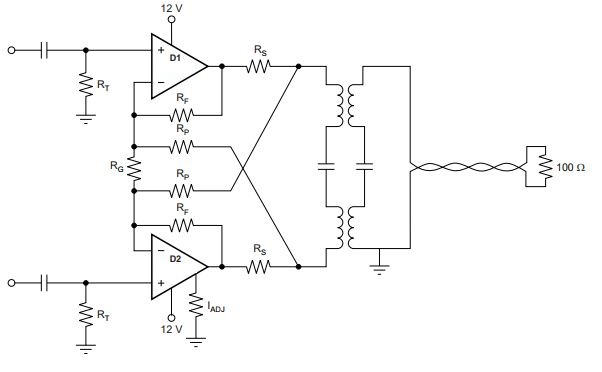

應用于電力線載波的線驅動器，內部包含了2個電流反饋型放大器。
芯片具有極低的失真，可以確保在電力載波通信頻段范圍內發送功率譜帶外信號符合規范，并且具有高達1A的電流輸出能力，可以應對強烈的電力載波信道阻抗變化，在重載情況下仍然能保證信號的發送質量。
工作電流可以用外接電阻進行設置，同時可以用數字控制端口按照設定值的?1/2、3/4?靜態電流進行工作，可以根據信道狀況通過軟件調節，使芯片的驅動性能得到進一步的優化。?
寬帶電力線載波通信
高電壓、高電流驅動
過流保護、過溫保護
主要特點及指標：
寬電壓范圍： 6V 至28V。
寬輸出擺幅： 20Vpp（ 12V， 50Ω 負載）。
頻率范圍: 10K~12MHz 。
工作溫度范圍： -40℃ to +85℃。
工作電流外部設定，可數字控制。
TTL / CMOS 兼容。
擺率： 520V/us。
