應用于電力線載波的線驅動器,內部包含了2個電流反饋型放大器。

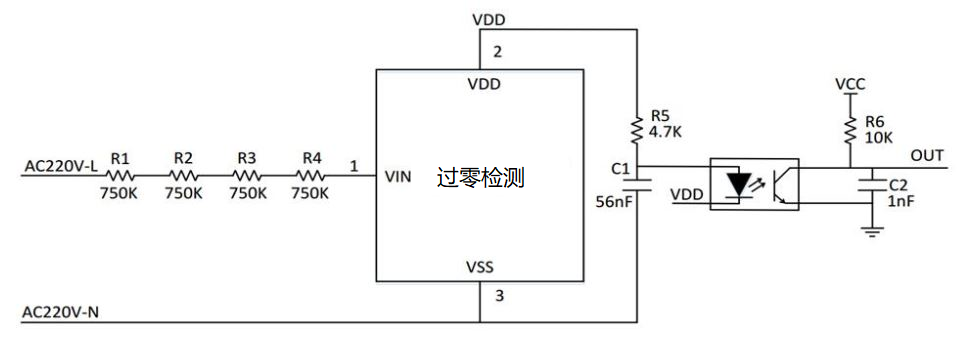

過零檢測電路的芯片,通過檢測輸入端電壓,當輸入端電壓小于閾值時,開漏輸出端輸出電流,驅動光耦芯片,得到電力線過零檢測信號,提供給應用控制系統,當輸入端電壓大于閾值時,輸出端呈現高阻態。芯片自身具有極低的功耗,靜態工作電流小于10uA。
芯片內部集成了芯片和光耦供電所需電源的整流二極管,輸入端集成穩壓二極管。只需外接一個電容即可由輸入端為過零檢測電路 進行供電,整體解決方案所需外圍器件較少。?
